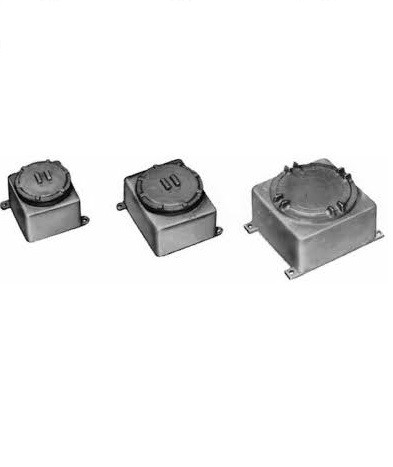

Cajas de conexiones GUBB, GUBBD y GUBBM
Antiexplosión, a prueba de encendido por polvo UNILETS® para uso con conduit de metal roscado.
GUBB
Clase I, división 1 y 2, grupos B, C, D Clase II, división 1 y 2, grupos E, F, G Clase III NEMA 3, 3R, 4, 7BCD, 9EFG
GUBBD
Clase I, división 1 y 2, grupo D Clase II, división 1 y 2, grupos E, F, G Clase III NEMA 3, 3R, 4
GUBBM
Clase I, división 1 y 2, grupo D Clase II, división 1 y 2, grupos E, F, G Clase III NEMA 3, 3R, 4
APLICACIONES
• Antiexplosión y a prueba de encendido por polvo para uso en lugares clasificados. • Resistente a la corrosión: ideal para áreas cerradas y al aire libre. • Caja de conexiones o de paso para el tendido o empalme de cables y como envolvente para dispositivos eléctricos. • Ideal cuando el número y tamaño de los conductores requieren una caja de conexiones con espacio adicional.
CARACTERÍSTICAS
• Todas las series de cajas GUBB/GUBBD/GUBBM — Suministradas con orejas de montaje. — Surtidas con tapas. — Todos los orificios y aperturas conduit presentan un mínimo de cinco roscas completas para satisfacer los requerimientos de UL. — Roscas de orificio cónicas roscadas con exactitud para juntas rígidas, ajustadas y con continuidad para puesta a tierra. • Serie GUBB — Amplia selección de tamaños y lugares para la apertura del conduit perforado y roscado. — Adecuado para uso como envolvente para relevadores, instrumentos y otros aparatos de control en lugares clasificados. — Disponible en cajas de metal flexible o de aluminio libre de cobre con una alta resistencia a la tensión. — Suministradas con orejas de montaje. — O-Rings estándares para las formas 1, 2 y 3 para proporcionar ajuste a prueba de lluvia. • Serie GUBBD (domo y placa) — Cajas de conexiones GUBB con tapa de domo y placa de montaje para una gran variedad de aplicaciones. — Ideal para relevadores de carcasa, contactores, bloques de terminales y otras aplicaciones clasificadas por área. — La placa de montaje puede perforarse para alojar varios dispositivos. — La tapa de domo tiene una profundidad nominal de 6”/152mm ó 17”/431mm, dependiendo de la caja elegida. Proporciona un incremento significativo en cuanto a la capacidad en pulgadas cúbicas. — O-Rings estándares para proporcionar un ajuste a prueba de lluvia. — Suministradas con orejas de montaje. • Serie GUBBM (instrumentos) — Las cajas de conexiones GUBBM sirven como envolventes para medidores, calibradores y dispositivos similares. — Complete con una tapa de carátula de vidrio antiexplosión redonda. Permite lectura directa del instrumento adjunto. — Surtidas con una entrada perforada y roscada de 3/4”. — Los pernos de montaje que se encuentran en la parte inferior de la GUBM pueden perforarse y roscarse para sujetar el bracket de montaje del instrumento. — O-Rings estándares para proporcionar un ajuste a prueba de lluvia. — Suministradas con orejas de montaje.
MATERIAL
Materiales estándares • Cajas GUBB: Cajas de metal flexible o aluminio libre de cobre (4/10 de 1 % máx.). • Cajas GUBBD: cajas de metal flexible. • Tapas GUBB, GUBBD: aluminio libre de cobre (4/10 de 1 % máx.). • Cajas GUBBM: aluminio libre de cobre (4/10 de 1 % máx.). • Tapas GUBBM: aluminio libre de cobre (4/10 de 1 % máx.). • O-Ring: neopreno. Acabados estándares • Cajas de metal flexible GUBB: triple capa — (1) galvanizado de zinc, (2) cromato y (3) capa de polvo epóxico. • Tapas y cajas de aluminio GUBB: capa de polvo epóxico.
